- 商品名稱：單室平衡容器
- 添加時間：2020-01-17 11:29:08
- 推薦度：
介紹：
一、概述
單室平衡容器主要包含如下幾個部分：平衡容器、正壓測取樣管、負壓側側取樣管、二次表、DCS裝置等相關部件組成。
二、產品原理

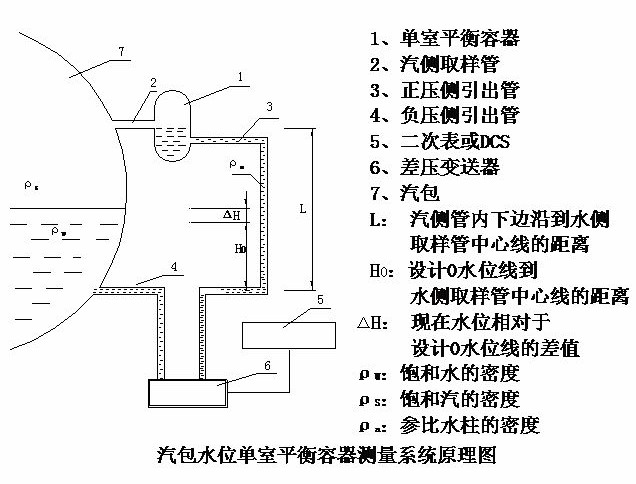

單室平衡容器主要測量原理：利用正壓測、負壓側形成的差壓信號到變送器，變送器將信號傳送到DCS內進行公示計算，然后實現水位的測量。單室平衡容器與差壓變送器配套使用，對汽包水位進行監控，并對外輸出水位變化時的差壓信號，差壓變送器再將差壓信號轉化成電信號送入DCS系統或其它的顯示儀表或控制設備，只能反映鍋爐正常運行時汽包內的水
三、產品特點
單室平衡容器的特點： 優點：
1、測量偏差小
2、信號穩定，跟隨及時，能及時的反饋汽包內的真實水位
3、壽命長。
缺點：
1、受環境影響較大，參比水柱溫度不均勻，無法實時量化標定。
2、冬季、夏季，白天照射、環境風向等影響較大。
3、只有保證參比水柱溫度恒定，才能達到平衡容器的測量效果。
1、單室平衡容器由冷凝容器、等徑三通、彎管等組成；
四、產品結構
1、單室平衡容器由冷凝容器、等徑三通、彎管等組成；
2、冷凝容器由筒體、封頭焊接而成，環焊縫經100%射線探傷。
主要零件材質 | |||
冷凝容器 | 彎管 | 等徑三通 | 管子 |
1Cr18Ni9Ti | 20G | 20 | 20G |
五、技術參數
外形尺寸和連接尺寸：
產 品 型號及規格 | 公稱高度 H(mm) | 水側高度 H1(mm) | 汽側高度 H2(mm) | 水位高度 H3(mm) | 管子規格 DH×S | 工作壓力 (MPa) | 重量 （kg） |
B47-63 PN6.3MPa,H=600 | 600 | 300 | 300 | 0 | φ28×4 | 4.2 | 18.7 |
B67-100 PN10MPa,H=600 | 600 | 300 | 300 | 75 | φ28×4.5 | 5.88 | 8.2 |
B67-200 PN20MPa,H=670 | 670 | 335 | 335 | 150 | φ28×4.5 | 11.18 | 8.7 |
B67-200 PN20MPa,H=1066 | 1066 | 457 | 609 | 76 | φ28×4 | 11.1 | 9.9 |
B67-250 PN25MPa,H=670 | 670 | 385 | 285 | 150 | φ28×4.5 | 15.46 | 8.4 |
